產線總是漏拍、亂拍？先看工業相機觸發模式選對沒

工業相機，不是看到就拍。 它更像產線上的“狙擊手”：等信號、卡節拍、抓瞬間。 很多檢測不準、漏拍、錯拍的問題，根源往往不是算法，而是采集模式沒選對。

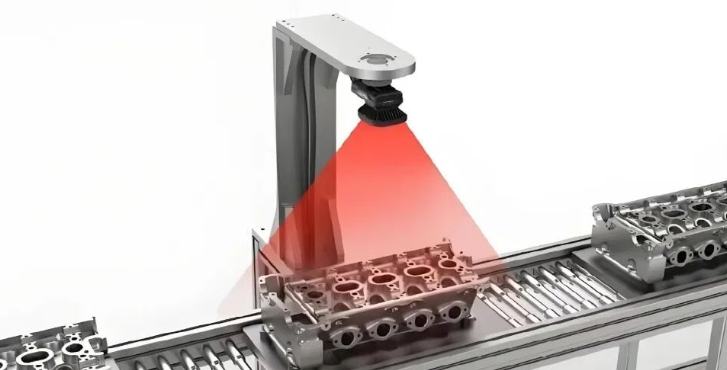

在工業自動化產線上，我們經常會看到一些“咔嚓咔嚓”工作的設備。

那就是工業相機在采圖。

但它和手機拍照完全不同。

手機拍照，按下快門就行。 工業相機拍照，要看節奏、看信號、看觸發，還要和 PLC、傳感器、機械臂配合。

今天把工業相機最常見的幾種采集方式講清楚：

怎么拍？誰來觸發？什么時候該用哪種模式？

01 工業相機的“拍照”，本質是圖像采集

在機器視覺里，相機的拍照動作通常叫做采集圖像。

看起來只是拍一張圖，但在真實產線中，它背后有很多講究：

什么時候曝光？ 誰來發拍照命令？ 拍一張還是連續拍？ 多臺相機能不能同時拍？ 圖像有沒有時間戳？

這些問題，對檢測結果影響很大。

常見采集方式主要有四類：

連續模式、觸發模式、同步模式、授時同步模式。

02 連續模式：相機一直在“直播”

連續模式最容易理解。

相機不等外部命令，也不需要觸發信號。 只要開始采集，它就按照自己的節奏不斷曝光、不斷輸出圖像。

畫面就像視頻流一樣持續刷新。

這種模式適合對拍攝時機要求不高、需要持續觀察的場景。

比如：

安防監控

普通連續檢測

固定節奏的流水線觀察

它的優點很明顯：

簡單、直接、容易用。

但缺點也同樣明顯：

圖像很多，但不一定拍在最關鍵的那個瞬間。

所以，連續模式適合“畫面要一直有”的場景，不適合“必須卡準某個動作”的場景。

03 觸發模式：收到命令，才拍這一張

觸發模式，就是工業相機里非常重要的一類工作方式。

它不像連續模式那樣一直拍。 而是等到外部或軟件發來一個“拍照命令”后，才執行一次采圖。

簡單說就是：

有人喊一聲“拍”，相機才拍。

這個“拍照命令”可以來自兩種地方：

一種是軟件。 一種是硬件。

軟件觸發：電腦發命令，相機拍一張

軟件觸發來自電腦或主機。

比如在程序里執行一句類似：

TriggerSoftware()

相機就采集一張圖像。

它的優點是：

方便、靈活、適合調試。

不用額外接很多線，也方便工程師在實驗室里測試、排查、驗證。

但它也有局限。

軟件觸發的響應速度通常比硬件觸發慢一些，延遲大約在 1~5 毫秒左右。

所以，如果是高速產線，或者要求嚴格卡點采圖，軟件觸發通常不是最優選擇。

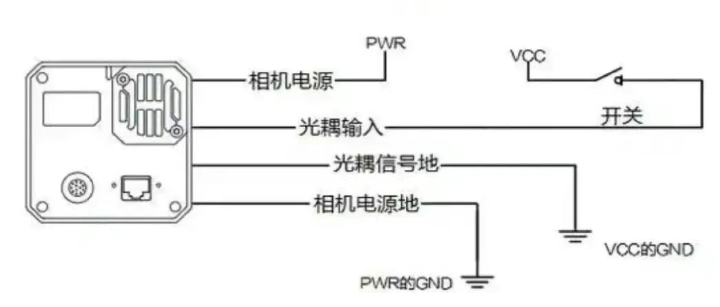

硬件觸發：PLC、傳感器發信號，相機立刻響應

硬件觸發來自外部設備。

比如：

PLC

傳感器

開關

IO 口

當這些設備發出電信號后，相機就開始采圖。

硬件觸發的核心優勢是：

快、穩、準。

它的延遲可以做到微秒級，更適合高速運動、精確定位、機械臂配合、產線節拍嚴格的視覺檢測。

當然，它也有成本。

接線更多。 配置更復雜。 對現場電氣和視覺工程配合要求更高。

但在真正的高速工業檢測里，硬件觸發往往是更可靠的選擇。

04 同步模式：多臺相機一起拍，畫面才對得上

如果一條產線只有一臺相機，問題相對簡單。

但很多機器視覺項目，并不只看一個角度。

比如：

多角度檢測

立體視覺

機械視覺協同

多相機定位與測量

這時候，多臺相機就必須“配合默契”。

同步模式的作用，就是讓多臺相機接收統一信號，在同一時刻曝光、采圖。

它就像拍合影。

不是你先拍、我后拍。 而是大家聽同一個口令，同時按下快門。

這樣可以保證多個角度的圖像來自同一個時間點，避免因為時間差帶來誤判。

05 授時同步模式：不僅同時拍，還要知道“什么時候拍”

授時同步，可以理解為同步模式的升級版。

普通同步強調的是：

大家一起拍。

授時同步進一步強調：

每一張圖，還要有精確時間。

它會借助 GPS 或 PTP 時鐘，讓圖像帶上時間戳。

這樣做的價值在于：

不同位置、不同設備、甚至較長距離分布的相機系統，也能在統一時間體系下工作。

它適合一些對全局時間要求更高的場景。

比如：

軌道檢測

長距離相機系統

需要全局時間同步的高級應用

當系統規模變大，單純“同時觸發”不一定夠。 這時候，授時同步就很有意義。

06 觸發信號到底長什么樣？

很多人以為觸發信號就是一句“拍照”。

但對工業相機來說，它聽到的不是聲音，而是電壓變化。

常見觸發形式有下面幾種：

這就是為什么工業相機配置里經常會看到：

Trigger Source Trigger Mode Trigger Activation Rising Edge Falling Edge Level High Level Low

這些參數看似抽象，其實都在回答一個問題：

相機到底應該在什么信號條件下拍？

07 邊沿觸發 vs 電平觸發：別搞混

觸發模式里，最容易混淆的是兩類：

邊沿觸發和電平觸發。

它們的區別可以這樣理解。

邊沿觸發更像“點一下”。

只要信號從低到高，或者從高到低跳變一次，相機就拍一次。 后面信號保持不變，相機不會一直拍。

所以它適合單張抓拍。

電平觸發更像“按住不放”。

只要信號一直處于有效狀態，相機就持續工作。 它適合需要連續快速采集的場景。

一句話總結：

拍一次，用邊沿。 持續拍，用電平。

不用應用場景怎么選擇？

工業相機的采集模式，不是越復雜越好。

關鍵是看項目需要什么。

如果只是普通觀察，連續模式就夠了。 如果需要控制拍攝時間點，就用觸發模式。 如果多臺相機一起工作，就要考慮同步。 如果系統還要求統一時間戳，就進一步考慮授時同步。

9 最后記住這句話

工業相機拍圖，核心不是“能不能拍”。

而是：

能不能在正確的時間，拍到正確的圖。

不差時間、畫面要全，可以用連續模式。 想控制采圖時刻，選擇觸發模式。 實驗調試，軟件觸發夠用。 高速產線，硬件觸發更穩。 多相機協同，就考慮同步或授時同步。

視覺檢測的準確性，往往從采圖那一刻就已經決定了。

相機沒有拍準，后面的算法再強，也是在補救。 相機拍得準，視覺系統才有真正可靠的起點。
